摘要:本文全面对比了两种U位级资产跟踪技术——传统的EIC技术与创新的MC-RFID技术。从技术架构、实时性、准确性、可靠性和可用性等多个维度进行分析,详细阐明了MC-RFID技术如何以其领先的性能和免维护优势,全面满足大规模算力资产实时跟踪的需求,并显著超越EIC技术的局限性,成为新一代资产实时跟踪系统的最佳实践。

16x9_数据中心IT资产 2.png


U位级资产实时跟踪系统,主要是为满足拥有大规模算力资产的用户,对资产实时跟踪、实时盘点,实现账实一致,并优化运营效率、提升资源利用率、节约人力成本,提升业务连续性,提高投资回报率。

系统实时性(≦3秒)、定位数据确性(≧99.9999%)、高可用性是指7X24小时365天,连续运行8-10年,并且不需要维护传感器,以上是U位级资产实时跟踪系统软硬件的基本性能要求,只有满足以上性能指标,才能帮助用户创造价值。

早期的U位资产条是采用EIC技术架构设计,是基于上世纪80年代的1-Wire技术,由于单总线技术的先天缺陷,存在响应速度慢、抗干扰能力差、1-Wire传感器的触点由于环境适应能力差、导致维护成本高的问题,无法满足当前用户对高可用性需求。

一项突破性创新技术(MC-RFID技术)由深圳数码人技术公司创始人刘全先生发明,该技术已经获得中国和美国发明专利授权,该技术通过磁控+霍尔传感器和RFID电磁耦合传感器等组成,具备U位级定位精度达到99.9999%以上、传感器寿命能达到10年及以上,并且具备免维护的优势,是全球首个实现了U位级定位传感器,高可用性的突破。这一创新技术,目前被全球众多大型企业应用,并获得客户的最佳体验。


01 U位资产条技术架构差异

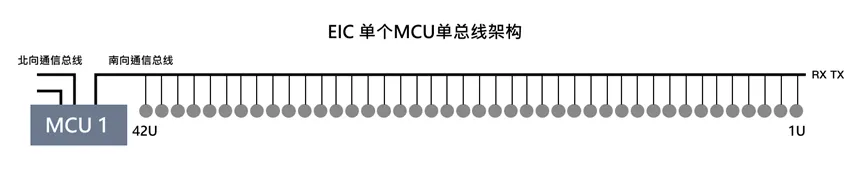

(1)EIC资产条采用单总线架构,由单个MCU+通过单根通信总线监控42个电子标签的架构,如下图。

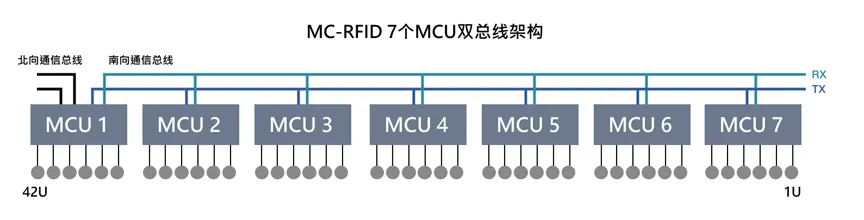

MC-RFID资产条采用分布式MCU技术架构,由1个MCU+通过双向通信总线监控6个MCU的架构。

每个MCU通过自带I/O总线实时监控各I/O口上的6个霍尔传感器,一旦发现某个霍尔传感器被标签触发,会自动启动相应U位上的RFID传感器与MC-RFID标签交换数据,数据交换完成自动会关闭RIFD传感器,感知和定位过程完全由MCU内部完成,定位实时消息由MCU1通过南向双总线上的MCU2-MCU7实时获取,同时网关通过MCU1北向总线实时获取7个MCU内的全部消息。如下图。



02 U位实时定位传感器差异


(1)EIC传感器是基于1-Wire单总线技术的接触式电子标签,采用机械触点定位,其防护等级为IP20, 该防护等级设备对环境适应能力较差差,一般使用寿命3-5年,仅仅适合可用性要求比较低的场景使用。

(2)MC-RFID传感器,每个U位由4个的高可用智能传感器组成,能够减少单点故障的影响,并提高系统的冗余度,传感器采用非接触式技术,防护等级为IP65,使用寿命10年以上,具有高可用,免维护的优势。

对比维度

EIC资产条

MC-RFID资产条

技术架构

1-Wire单总线架构,由单个MCU+单根通信总线监控42个电子标签

采用分布式技术架构,由1个MCU+双向通信总线监控6个MCU,每个MUC自带I/O监控6个U位传感器

数据采集与传输

单层架构;单个MCU通过一根总线发送控制指令,并监控42个传感器。传感器数据采集与业务消息通信层混为一体,表面上是节约了芯片成本,本质是牺牲了实时性和可靠性,导致维护成本的大幅提高。

分层架构;每个MCU通过自身I/O总线监控6个U位上的霍尔传感器为数据采集层、主控MCU通过2条通信总线监控从模块6个MCU,传感器采集与消息通信分层管理,保障了实时性和高可靠性,实现了高可用性

容错

单MCU、单总线设计架构,一旦MCU故障或某个标签短路,整条资产条的就会瘫痪。

分布式架构避免了单点故障问题,单个MCU或单个标签故障不会影响整个系统。


03 系统实时性


实时性是指从传感器采集到资产的位置数据到该消息被用户端软件界面上显示出来的整个过程需要花费的时间,这个时间在3秒钟及以内用户认为这是实时的资产跟踪系统,这个实时性无论是盘点1万个资产还是盘点100万个资产都需要满足实时性的要求。


对比场景

EIC技术架构系

MC-RFID技术架构系统

盘点1万个资产

2分钟

3秒钟

盘点10万个资

推算10分钟或以上

3秒钟

盘点100万个资产

推算30分钟或以

3秒钟


04 准确性


U位资产传感器定位数据的准确性反映了现场采集资产实时位置信息的能力,是实现资产账实一致的基础。


对比维度

EIC技术架构

MC-RFID技术架构

定位方式

机械触点定位

磁场定位

精度

99.99% (错误率小于等于万分之一)

99.9999 (错误率小于等于百万分之一)

应用建议

盘点1000台资产及以下小型项目

盘点10万台及以上大规模的项目


05
可靠性


可靠性说明U位资产条及U位标签,在使用过程中对环境的适应性,在全生命周期内面对复杂的工作环境的考验是否能稳定可靠的为用户创造价值。


对比维度

EIC技术架构

MC-RFID技术架构

环境适应性

容易受到灰尘、静电、空气氧化等环境因素的影响,使用寿命3-5年

环境适应能力强、使用寿命8-10年以上

防护等级

IP20

IP65

维护成本

故障监控和维护成本较高,出现故障时无法自动恢复,需人工干预。

系统设计支持10年免维护,并具备自动故障检测和告警系统,维护成本低,可靠性高。


06 可用性


对比维度

EIC技术架构

MC-RFID技术架构

可用性

1-Wire单总线+单MCU的架构负载能力非常有限,标签数量增加会导致资产条,响应速度会变慢、定位数据出错率会提高。

采用分布式多MCU二级架构,即使42U标签满负荷,对资产条任然能保持实时性、定位数据的准确性和可靠性,实现了可用性。


07 产业链


对比维度

EIC技术

MC-RFID技术

传感器通信协议标准

私有标准

ISO14443A 国际标准

应用领域

极少个别领域少量应用,年市场价值规模小到忽略不计。

采用全球主流RFID技术架构,应用场景广泛,应用规模巨大,相关产业链全球市场价值,每年销售额超过数千亿美元。

产业链

个别小型厂商

全球从头部科技企业到创业公司,成千上万家相关产业链技术和产品公司

总结

MC-RFID资产实时跟踪系统在实时性、准确性、可靠性和可用性方面全面超越EIC资产定位系统,是一套真正为用户实现账实一致的,价值创造系统。
